Укладка гибкой черепицы Технониколь SHINGLAS
Гибкую черепицу Технониколь SHINGLAS укладывают на сплошной настил из ОСП-3 или фанеры по подкладочному ковру, который по инструкции 2025 года обязателен по всей площади крыши. Порядок: карнизные планки, ковёр, торцевые планки, стартовая полоса, рядовая черепица от центра ската снизу вверх, конёк с аэратором. Минимальный уклон — 12 градусов.
Схема кровельного пирога под SHINGLAS
Схема ниже — для утеплённой мансарды. Слои перечислены сверху вниз. Все размеры и требования взяты из инструкции Технониколь по монтажу SHINGLAS на деревянные основания, редакция 03.2025.
| Слой | Материал | Требование |
|---|---|---|
| 1. Покрытие | рядовая черепица SHINGLAS | уклон от 12° |
| 2. Подкладочный ковёр | ANDEREP: самоклеящийся на карнизе и в ендовах, механической фиксации на остальной площади | по всей площади при любом уклоне |
| 3. Сплошной настил | ОСП-3, фанера ФСФ или доска | сухой, перепад не больше 1–2 мм |
| 4. Обрешётка | доска | шаг задаёт толщину настила, таблица ниже |
| 5. Контробрешётка | брусок | вентзазор 50 мм при уклоне больше 20°, 80 мм при 12–20° |
| 6. Ветрозащитная мембрана | диффузионная плёнка | над утеплителем |
| 7. Утеплитель | минеральная вата | толщина по теплотехническому расчёту |
| 8. Пароизоляция | плёнка | сплошная, со стороны помещения |
На холодном чердаке слои 6–8 не нужны: вентканалом служит само чердачное пространство. Подробнее, зачем каждый слой и что будет, если его пропустить, — в статье про кровельный пирог.
Основание: толщина ОСП и зазоры
Основание должно быть сухим, сплошным, жёстким и ровным. Пиломатериалы — влажностью не больше 20 %. Плиты ОСП-3 перед монтажом выдерживают на объекте, чтобы они набрали влажность окружающей среды: иначе через сезон кровля пойдёт волнами.
- Разбежка швов между плитами — не меньше 1/5 длины плиты.
- Зазор между листами ОСП или фанеры — 3–5 мм на температурное расширение.
- Доска для сплошного настила — шириной не больше 150 мм, зазор между досками 2–3 мм, годовые кольца выпуклостью вниз.
- Минимальная толщина плит — 9 мм, для коллекций Континент, Атлантика и Вестерн — 12 мм.
| Шаг обрешётки по осям | Толщина ОСП-3 или фанеры, I–V снеговой район |
|---|---|
| сплошная | 9 мм |
| 200 мм | 9 мм |
| 300 мм | 12 мм |
| 400 мм | 12 мм |
| 500 мм | 15 мм |
Шаг обрешётки под настил согласовывают с проектировщиком. На карнизном свесе основание делают сплошным: от края свеса до внутренней поверхности стены.
Подкладочный ковёр ANDEREP и металлические планки
Ковёр — второй барьер для воды под черепицей. Он спасает крышу, когда под снегом на карнизе образуется наледь и талая вода встаёт выше гонтов.
| Зона | Какой ковёр | Как укладывать |
|---|---|---|
| Карнизный свес | самоклеящийся ANDEREP NEXT SELF или ULTRA | на ширину свеса плюс 600 мм от внутренней плоскости стены внутрь дома; не доводят до перегиба карнизной планки на 10–20 мм |
| Ендова | самоклеящийся ANDEREP NEXT SELF или ULTRA | полосой 1 м, по 500 мм на каждый скат; по возможности без стыков, иначе нахлёст 300 мм |
| Основная площадь | механической фиксации: ANDEREP NEXT FIX, PROF, GL LIGHT, GL PLUS | рулон параллельно карнизу, снизу вверх; нахлёст 100 мм вдоль и 150 мм поперёк |
| Рёбра скатов | тот же ковёр | выпуск 150 мм с одного ската на другой, на мастику, гвозди в шахматном порядке шаг 150 мм |
Поперечные нахлёсты всех ковров, кроме ANDEREP NEXT SELF, промазывают тонким слоем мастики Фиксер, не толще 1 мм. У ANDEREP GL PLUS и NEXT FIX для продольных нахлёстов есть клеевые полосы, мастика там не нужна.
Температура. Самоклеящиеся ковры клеят при воздухе и основании не холоднее +10 °C. При 0…+10 °C их сутки держат в тепле при +23 °C и после укладки дополнительно прибивают гвоздями. Газовой горелкой ковры не греют. Ниже 0 °C самоклеящиеся ковры не монтируют, исключение — ANDEREP PROF и ANDEREP ULTRA, до −10 °C.
Карнизные и торцевые планки
| Планка | Когда ставят | Нахлёст | Крепление |
|---|---|---|---|
| Карнизная | до подкладочного ковра, ребром на край основания | 30–50 мм | гвозди в шахматном порядке, шаг 120–150 мм |
| Торцевая (фронтонная) | поверх подкладочного ковра | 30–50 мм | гвозди в шахматном порядке, шаг 120–150 мм |
В месте нахлёста гвоздь не должен пробивать две планки сразу. У планок с базальтовой посыпкой есть зоны без посыпки шириной 50 мм — это место для нахлёста, торцевые планки с посыпкой бывают правые и левые.

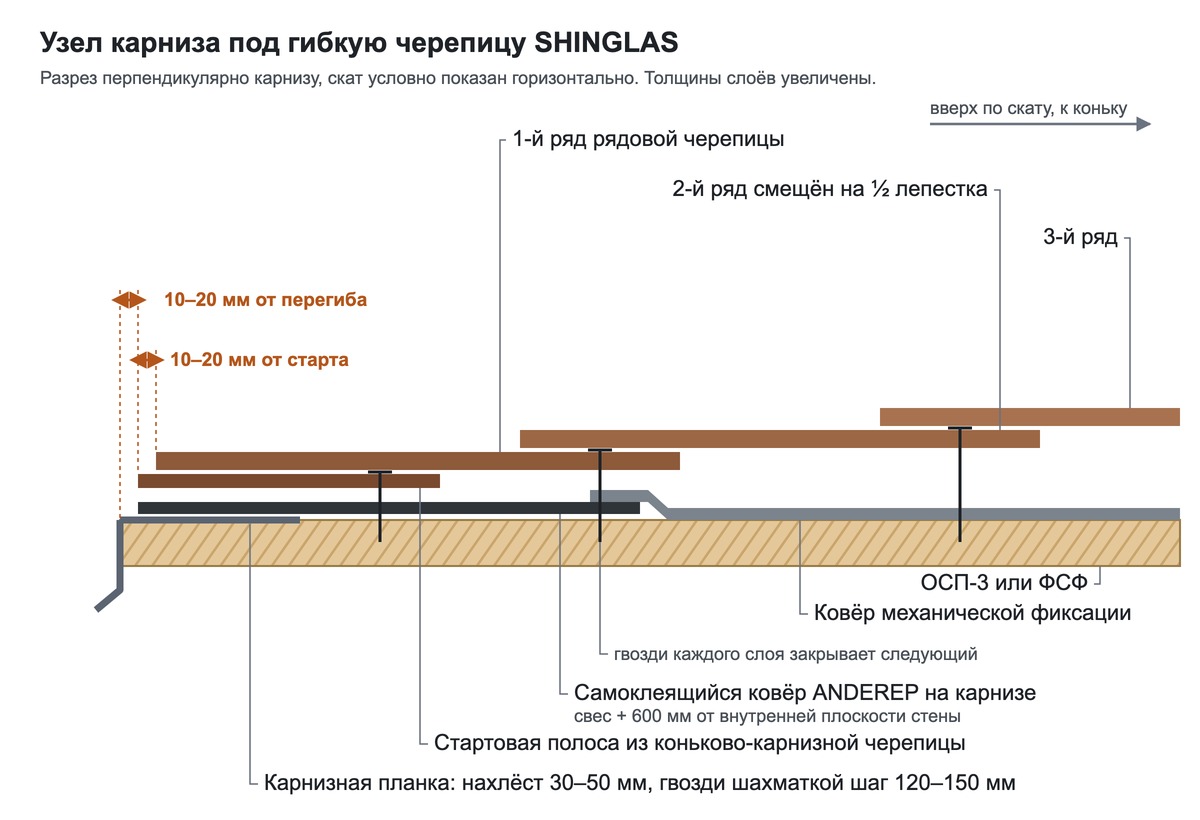

Разметка и стартовая полоса
Разметка. Вертикальные линии отбивают с шагом, равным ширине гонта, горизонтальные — через каждые пять рядов, это около 80 см. Линии только выравнивают ряды. Прибивать черепицу по ним не нужно.
Стартовая полоса. Её делают из коньково-карнизной черепицы: наклеивают поверх ковра с отступом 10–20 мм от перегиба карнизной планки и прибивают. Чем длиннее и круче скат, тем больше отступ. Для нарезок соната, аккорд и фристайл стартовую полосу можно нарезать из рядовой черепицы, обрезав лепестки. Для драконьего зуба гонт кладут на старт целиком, промазав Фиксером места без клеевого слоя.
Первый ряд укладывают с отступом 10–20 мм от стартовой полосы. Стык стартовой полосы не должен совпадать со стыком гонтов первого ряда.
Схема укладки по формам нарезки
Укладку начинают с центра ската полосой или пирамидой и ведут снизу вверх. Гвоздь забивают так, чтобы шляпка легла в одной плоскости с черепицей, но не врезалась в неё. Гвозди каждого следующего ряда должны одновременно прижимать верхний край предыдущего.
| Форма нарезки | Коллекции | Площадь упаковки | Гвоздей на м², уклон 12–45° | Гвоздей на м², уклон 45–90° | Как смещать ряды |
|---|---|---|---|---|---|
| Соната | Классик Кадриль, Финская, Оптима, Ультра Самба | 3 м² | 35 шт. / 0,10 кг | 49 шт. / 0,15 кг | на половину лепестка |
| Аккорд | Финская, Ультра Фокстрот | 3 м² | 35 шт. / 0,10 кг | 49 шт. / 0,15 кг | на половину лепестка |
| Фристайл | Ультра Фристайл | 3 м² | 49 шт. / 0,13 кг | 78 шт. / 0,21 кг | на высоту длинного зуба, по горизонтали на половину гонта, диагональными полосами |
| Драконий зуб | Фазенда, Кантри — 2,6 м²; Джаз — 2 м² | 2–2,6 м² | 40 шт. / 0,12 кг | 60 шт. / 0,17 кг | по горизонтали на 150–850 мм, рисунок хаотичный, без повторяющегося правила |
| Вестерн | Вестерн | 1,5 м² | 35 шт. / 0,10 кг | 64 шт. / 0,18 кг | «квадрат» верхнего гонта встаёт точно в стык двух нижних |
| Континент | Континент | 1,5 м² | 72 шт. / 0,29 кг | 72 шт. / 0,29 кг | на половину лепестка |
| Атлантика | Атлантика | 1,5 м² | 85 шт. / 0,34 кг | 85 шт. / 0,34 кг | по схеме производителя |
Штуки на м² — расход для пневматического нейлера, килограммы — средний вес гвоздей. Оба значения уже включают крепление подкладочного ковра и планок. Площадь упаковки указана полезная, с учётом нахлёстов.
Особенности форм нарезки:
- Драконий зуб. Гвоздь должен одновременно пробивать место нахлёста двух слоёв гонта. Ориентир — монтажная линия, которую завод наносит на лицевую сторону. Защитную плёнку с гонтов этой нарезки не снимают.
- Фристайл. Гвозди ставят в 40 мм от выреза.
- Континент, Атлантика, Вестерн. Гвозди длиной 45 мм, для остальных коллекций — 30 мм.
Гвозди. Нужны кровельные ершёные оцинкованные, диаметр шляпки не меньше 9 мм, диаметр стержня не меньше 3 мм.
У фронтона. Черепицу проклеивают мастикой на 100 мм от края в местах без клеевого слоя. Верхние углы гонтов, которые подходят к торцевой планке, срезают на 20–30 мм — так вода уходит от торца, а не под покрытие.
Если у вас Ранчо
Коллекции РАНЧО в актуальном ассортименте ТЕХНОНИКОЛЬ больше нет — она снята с производства. В официальном каталоге производителя на октябрь 2026 года четырнадцать коллекций, Ранчо среди них не значится. Там же нет и коллекции КОМФОРТ.
Куда делись цвета. В 2025 году из Ранчо вывели пять цветов — Бронзу, Коричневый, Серый, Платину и Умбру — и перенесли их в коллекцию КАНТРИ. Там они выпускаются по стандарту Кантри: со стопроцентным базальтовым гранулятом. Это не подобранный аналог, а тот же цвет в новой коллекции.
| Было в Ранчо | Стало в Кантри |
|---|---|
| Бронзовый | Бронза |
| Коричневый | Коричневый |
| Серый | Серый |
Цена Кантри — 2 255 ₽ за упаковку 2,6 м², то есть 867 ₽/м², гарантия 50 лет. У Ранчо упаковка была 2 м², так что считать расход нужно заново.
Если нужен цвет, которого в этой тройке нет — Красный, Медь, Охра, Серебро или Сиена, — прямого соответствия в Кантри нет. Подбирайте по образцу внутри коллекции: Алабама, Аризона, Индиана, Мичиган, Аляска, Канзас.
Если кровля уже уложена и нужен ремонт участка. Остатки Ранчо ещё встречаются у продавцов, но партии старые, и оттенок базальтовой посыпки почти наверняка разойдётся с вашей крышей. Для заплатки на незаметном скате это терпимо, для фасадного ската — нет.
Схема укладки от замены не меняется. Основание, подкладочный ковёр, стартовая полоса, порядок рядов и крепление одинаковы для всех коллекций Шинглас — всё, что описано выше, применимо и к Ранчо, и к Кантри.
Ендова
Инструкция описывает три способа. Во всех гвозди ставят не ближе 300 мм от оси ендовы, а подрезанные у ендовы гонты промазывают Фиксером с тыльной стороны полосой 100 мм.
| Способ | Ендовный ковёр | Как делают | Для каких нарезок |
|---|---|---|---|
| Открытая ендова | нужен | ковёр кладут по оси поверх самоклеящегося со смещением 20–30 мм, промазывают по периметру полосой 100 мм, прибивают в 20–30 мм от края с шагом 200–250 мм; черепицу подрезают по двум меловым линиям, оставляя желоб 50–150 мм | все |
| Метод подреза | не нужен | сначала покрывают более пологий скат с заходом на крутой не меньше 300 мм, затем черепицу крутого ската подрезают по линии в 70–80 мм от оси | все |
| Калифорнийская ендова | нужен | вдоль оси в 40 мм по обе стороны укладывают вертикальные гонты, к ним подводят рядовую черепицу | только драконий зуб |
Если со скатов стекает разное количество воды, желоб смещают в сторону меньшего потока. Для дома в лесу желоб делают шире, чтобы его не забивала листва.
Конёк, рёбра и вентиляция
Вентиляция работает только если есть три элемента: приток на карнизе, вентканал и вытяжка на коньке. Площадь отверстий по СП 17.13330.2017: на карнизе не меньше 200 см² на погонный метр, на коньке — не меньше 100 см² на погонный метр.
- В коньке прорезают щель 70–80 мм и ставят коньковый аэратор на оцинкованные саморезы.
- Если конька нет или он короткий, ставят точечные аэраторы: один на 10–15 м² кровли, в 0,5–0,8 м от конька.
- Коньковую черепицу получают, разделив коньково-карнизную на три части по перфорации. Рядовой черепицей конёк и рёбра не закрывают.
- На рёбрах рядовую черепицу подрезают с прорезью 5 мм между скатами. Коньковую черепицу кладут снизу вверх, каждую — на 4 гвоздя, по 2 с каждой стороны, с нахлёстом 30–50 мм.
- Конёк укладывают со стороны, противоположной преобладающему ветру. Поверх аэратора — гвозди длиной 60 мм, по линии на аэраторе.
- Коньково-карнизную черепицу не переламывают: трескается основа из стеклохолста.
Цены на гибкую черепицу Технониколь и комплектующие
| Коллекция | Форма нарезки | Упаковка | Цена за упаковку | Цена за м² |
|---|---|---|---|---|
| Фазенда | драконий зуб | 2,6 м² | 1 315,65 ₽ | 506 ₽ |
| Классик Кадриль | соната | 3 м² | 1 904,10 ₽ | 635 ₽ |
| Кантри | драконий зуб | 2,6 м² | 2 255 ₽ | 867 ₽ |
| Джаз | драконий зуб | 2 м² | 1 958–2 348,50 ₽ | 979–1 174 ₽ |
| Вестерн | вестерн | 1,5 м² | 2 946–3 663 ₽ | 1 964–2 442 ₽ |
| Атлантика | атлантика | 1,5 м² | 4 301–5 278,90 ₽ | 2 867–3 519 ₽ |
| Континент | континент | 1,5 м² | 4 338,40–5 278,90 ₽ | 2 892–3 519 ₽ |
| Комплектующее | Упаковка | Цена |
|---|---|---|
| Коньково-карнизная черепица Технониколь | 12 пог. м конька или 20 пог. м старта | 4 855,50–5 542,90 ₽ |
| Подкладочный ковёр ANDEREP GL PLUS | рулон 15 м² | 1 919,40 ₽ |
| Подкладочный ковёр ANDEREP NEXT FIX | рулон 33 м² | 5 488,35 ₽ |
| Ендовный ковёр Технониколь | рулон 1 × 10 м | 12 274,90 ₽ |
| Мастика Технониколь Фиксер | ведро 3,6 кг | 2 883,20 ₽ |
| Гвозди кровельные ершёные 30 мм FarAcs | ведро 5 кг | 1 308,59 ₽ |
| ОСП-3 Kronospan 2500 × 1250 мм | лист 9 / 12 мм | 650 / 825 ₽ |
Цены склада Москва на 15.09.2026. Актуальную цену смотрите в карточке товара. Самоклеящегося ковра ANDEREP NEXT SELF и ULTRA в нашем каталоге нет — наличие и срок поставки уточняйте у менеджера.
Расчёт под Москву и область
Нагрузки. Москва и область — III снеговой район по СП 20.13330.2016, 1,5 кПа. Для гибкой черепицы толщина настила в I–V снеговых районах одинаковая, поэтому для Подмосковья работает таблица из раздела про основание. Москва относится к I ветровому району: дополнительная приклейка всех гонтов мастикой, которую инструкция требует в ветровых районах с 4-го по 7-й, здесь не нужна.
Пример. Двускатная крыша: два ската по 10 × 6 м, 120 м², обрешётка с шагом 300 мм, коллекция Кантри.
| Материал | Расчёт | Количество | Сумма |
|---|---|---|---|
| Черепица Кантри 2,6 м² | 120 м² × 1,05 на подрезку ÷ 2,6 | 49 упаковок | 110 495 ₽ |
| Коньково-карнизная черепица | старт 20 пог. м — 1 упаковка, конёк 10 пог. м — 1 упаковка | 2 упаковки | 11 085,80 ₽ |
| ОСП-3 12 мм | 120 м² ÷ 3,125 м² + 5 % на разбежку | 41 лист | 33 825 ₽ |
| ANDEREP GL PLUS | около 98 м² вне карнизной зоны ÷ 13,5 м² полезной площади рулона | 8 рулонов | 15 355,20 ₽ |
| Гвозди 30 мм | 120 м² × 0,12 кг | 3 ведра по 5 кг | 3 925,77 ₽ |
| Мастика Фиксер | торцы 24 пог. м × 100 г и поперечные нахлёсты ковра | 1 ведро 3,6 кг | 2 883,20 ₽ |
| Итого | без самоклеящегося ковра, планок и аэраторов | 177 569,97 ₽ |
Коэффициент 1,05 — предел отходов, который инструкция допускает для драконьего зуба, сонаты, аккорда и фристайла с коньково-карнизной черепицей на простой двускатной крыше. На вальмовой крыше с ендовами и слуховыми окнами запас закладывают больше.
Сезон. Если монтаж идёт ниже +10 °C в тени, упаковки сутки держат в тёплом помещении при +20…+23 °C и подают на крышу по 5–6 штук. Самоклеящуюся полосу на гонтах подогревают строительным феном без перегрева. Чтобы не было разнотона, черепицу из 5–6 упаковок перемешивают перед укладкой.
Типичные ошибки
Подкладочный ковёр только на карнизе. Неправильно: экономить на ковре при крутом скате. Правильно: ковёр по всей площади при любом уклоне — это прямое требование инструкции 2025 года.
Сырая ОСП. Неправильно: класть черепицу на плиты, которые мокли под дождём. Правильно: плиты с влажностью выше 18–20 % не использовать, новые — выдержать на объекте. Иначе через сезон кровля пойдёт волнами.
Гвоздь врезан в гонт. Неправильно: забить шляпку ниже поверхности черепицы. Правильно: шляпка в одной плоскости с гонтом. Утопленная шляпка прорезает гонт.
Короткие гвозди на тяжёлых коллекциях. Неправильно: 30 мм на Континенте, Атлантике или Вестерне. Правильно: 45 мм.
Однослойная черепица на широком скате. Неправильно: класть сонату или аккорд сплошь на скат шире 10 м. Правильно: драконий зуб или секционная укладка. Допуск ширины гонта ±3 мм по ГОСТ 32806-2014 на длинном скате накапливается, и рисунок уходит.
Черепица из одной упаковки. Неправильно: вскрывать пачки по очереди и класть подряд. Правильно: перемешать 5–6 упаковок, иначе на скате видны полосы разного тона.
Конёк без вентиляции. Неправильно: закрыть конёк коньковой черепицей без прорези и аэратора. Правильно: щель 70–80 мм и аэратор. Без вытяжки влага копится в утеплителе, а зимой на карнизе растут сосульки.
Что ещё понадобится
- Сплошной настил: ОСП-3 9–22 мм — толщину выбирайте по таблице шага обрешётки.
- Подкладочные ковры: ANDEREP GL, GL PLUS и NEXT FIX.
- Коньково-карнизная черепица: Технониколь в цвет рядовой — для старта, конька и рёбер.
- Ендовный ковёр: Технониколь 1 × 10 м.
- Мастика: Фиксер — туба 310 мл для мелких узлов, ведро 3,6 или 12 кг для крыши целиком.
- Гвозди: ершёные оцинкованные 30 и 40 мм.
- Вентиляция: аэраторы и выходы.
Два узла, которые доделывают уже после покрытия. Снегозадержатели крепятся в обрешётку, а не в черепицу, поэтому их закладывают до монтажа — сколько рядов нужно при нагрузке 1,5 кПа и при каком уклоне они обязательны, разобрано в статье снегозадержатели: расчёт под Москву. Водосток вешается на карнизную доску или крюки по тому же свесу: чем пластиковая система отличается от металлической и как считать диаметр жёлоба — в статье водосток ПВХ или металл.
Если ещё выбираете между гибкой черепицей и металлом, сравнение по цене, шуму и сроку службы — в статье что лучше: битумная черепица или профнастил. Какие ещё рулонные материалы бывают под кровлю и чем они отличаются — в статье про рулонные кровельные материалы.
Вопросы и ответы
С какого уклона можно укладывать гибкую черепицу Технониколь? От 12 градусов на деревянное основание с гвоздями. Методом наплавления на бетон — от 5 до 60 градусов.
Нужен ли подкладочный ковёр под SHINGLAS по всей крыше? Да, при любом уклоне. На карнизе и в ендовах — самоклеящийся, на остальной площади — механической фиксации.
Какой толщины ОСП нужна под гибкую черепицу? От 9 мм, для Континента, Атлантики и Вестерна — от 12 мм. При шаге обрешётки 300–400 мм — 12 мм, при 500 мм — 15 мм.
Сколько гвоздей нужно на квадратный метр? Для сонаты и аккорда — 0,10 кг, для драконьего зуба — 0,12 кг, для континента — 0,29 кг, для атлантики — 0,34 кг при уклоне до 45°.
Можно ли укладывать гибкую черепицу осенью? Да. Ниже +10 °C упаковки сутки держат в тепле, клеевую полосу подогревают феном. Самоклеящиеся ковры ниже 0 °C не монтируют.
С какой стороны начинать укладку? Ряды — снизу вверх от карниза, по горизонтали — от центра ската к фронтонам. Конёк — со стороны, противоположной преобладающему ветру.
Об авторе. Никишаев Андрей, генеральный директор «Центра кровли Ламиера», более 20 лет на кровельном рынке Москвы и области.
Опубликовано 17 сентября 2026 года. Источник технических требований — «Инструкция по монтажу гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS на деревянные основания», редакция 03.2025.
