Аэраторы, вентили и выходы на кровле: сколько их нужно и где ставить

Количество считают не «на глаз», а от нормы: суммарная площадь вентиляционных отверстий кровли — не менее 1/300 площади её горизонтальной проекции (СП 17.13330.2017, п. 4.4). Основную часть закрывают карнизный приток и коньковая вытяжка. Кровельные вентили и аэраторы добавляют точечно: один КТВ на 60 м² ската, точечный аэратор — на 20 м².

Что именно вентилируют на кровле

На кровле работают две независимые системы, и их постоянно путают.

Первая — вентиляция подкровельного пространства. Это зазор между утеплителем и покрытием. Через него уходит пар, прошедший сквозь мембрану, и конденсат, который выпадает на изнанке металла при перепаде температур. Воздух заходит под карнизным свесом и выходит на коньке — так устроено по СП 17.13330.2017, п. 4.4. Элементы этой системы: карнизный продух, коньковый узел, кровельные вентили КТВ, скатные аэраторы, коньковые элементы.

Вторая — вентиляция дома. Это воздуховоды из санузла, кухни и канализационный стояк, которые нужно вывести на крышу. Элементы: вентиляционный выход Pipe-VT, основание под него Base-VT, колпак, проходка Master Flash.

Одно другое не заменяет. Вытяжка санузла, выведенная в подкровельный зазор, — грубая ошибка: весь пар из ванной уйдёт в утеплитель.

Как устроен сам зазор и почему их два, разобрано в статье «Кровельный пирог: состав, порядок слоёв и толщина утеплителя».

Норма 1/300: что она значит в сантиметрах

СП 17.13330.2017, п. 4.4 формулирует требование так: естественная вентиляция обеспечивается через отверстия в кровле — коньки, хребты, карнизы, вытяжные патрубки, — суммарная площадь которых принимается не менее 1/300 площади горизонтальной проекции кровли.

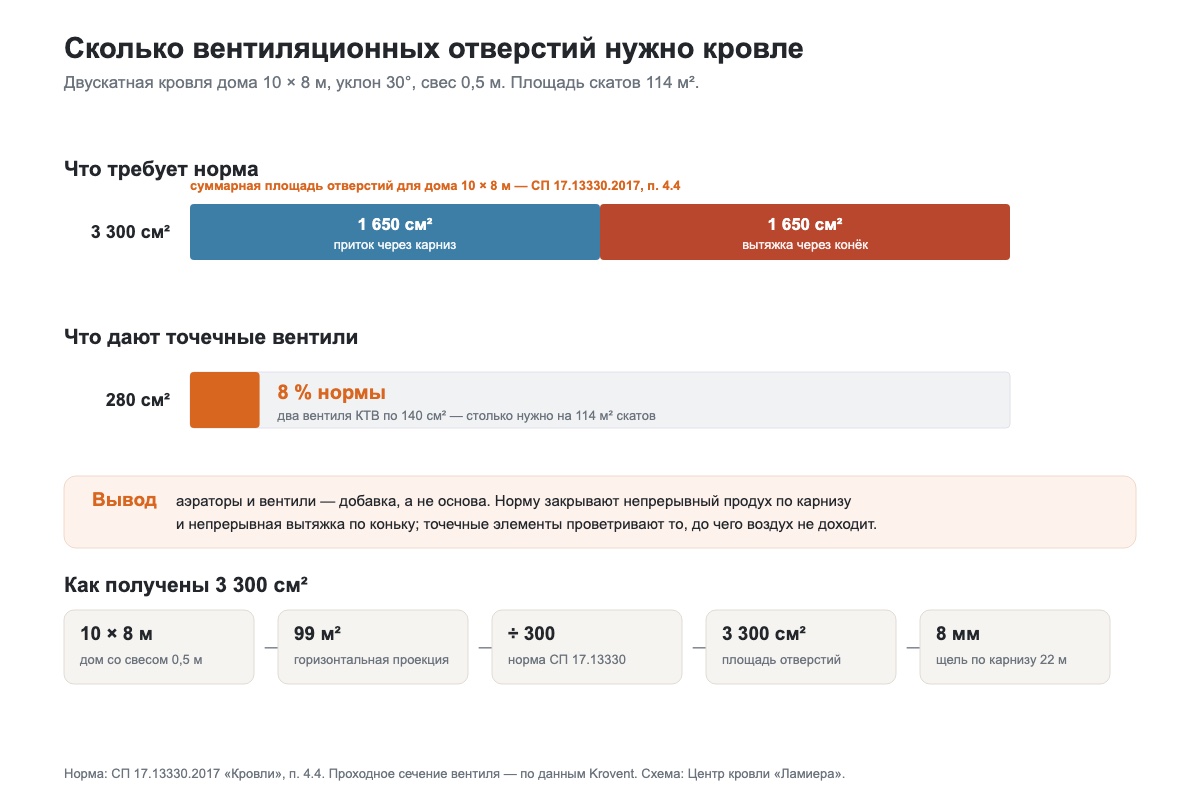

Переведём в числа на конкретном доме: 10 × 8 м по внешнему контуру, двускатная кровля, уклон 30°, свес 0,5 м по периметру.

Главный вывод из этой арифметики редко пишут в каталогах: 3 300 см² точечными элементами не набрать. По данным Krovent проходное сечение одного вентиля КТВ — около 140 см². Даже десять вентилей дадут 1 400 см², меньше половины нормы, и это при цене комплекта под 30 тысяч.

Норму закрывают непрерывный приток по карнизу — перфорированный софит или вентиляционная лента под карнизной планкой — и непрерывная вытяжка по коньку — вентилируемый уплотнитель или коньковая лента. Вентили и аэраторы решают другую задачу: проветрить участок, до которого воздух по зазору не доходит.

Пять групп элементов и что делает каждая

Основание Base-VT подбирается под профиль покрытия, а не «универсально»: под гладкий лист и фальц — плоское, под Монтеррей — Wave, под Кредо и Квинту — одноимённые, под профнастил — Prof 21. Поставить плоское основание на металлочерепицу нельзя: под ним останется щель по каждой волне.

Сколько вентилей нужно: расчёт для дома 10 × 8 м

Производитель нормирует обслуживаемую площадь ската. По данным Krovent:

Для нашей кровли площадь скатов — 114 м², по 57 м² на скат.

1. Два вентиля КТВ — по одному на скат, каждый закрывает свои 57 м² из допустимых 60. Для металлочерепицы Монтеррей это КТВ-Wave, 2 × 2 698 = 5 396 ₽.
2. Три вентиля в исполнении NEW, если кровлю ещё не собрали и элементы ставятся в процессе укладки: 3 × 45 = 135 м² с запасом.
3. Аэраторы AERO-VENT — когда проветрить надо маленький отсек: слуховое окно, полувальму, участок ската под мансардным окном. Шесть аэраторов на 114 м² — это дороже и хуже двух вентилей.

Правило Krovent для сложных крыш: если скатов больше четырёх, элемент ставится на каждый скат. На вальмовой и многощипцовой кровле считать нужно по скатам, а не по общей площади: воздух не перетекает через ендову.

Кровельные выходы: вытяжка санузла и канализационный стояк

Выход состоит из трёх частей: основание Base-VT по профилю покрытия, труба Pipe-VT нужного диаметра и высоты, колпак.

Основания под них: Base-VT под гладкий лист 110 — 1 212 ₽, Base-VT Wave для металлочерепицы 110 — 1 344 ₽, Base-VT Seam под фальц — 1 235 ₽; для диаметра 125–150: под гладкий лист — 1 462 ₽, Wave — 2 074 ₽, Seam — 2 041 ₽, Кредо и Квинта — 2 259 ₽, Prof 21 для профнастила — 2 272 ₽, универсальное General — 4 497 ₽. Колпак 270 — 955 ₽, колпак 110 — 644 ₽.

Изолированный или нет — вопрос не бюджета, а физики. Если по трубе идёт тёплый влажный воздух из дома, а сама труба проходит через холодный чердак, на её внутренней стенке выпадет конденсат и потечёт обратно. Поэтому вытяжка санузла — всегда изолированная. Канализационный стояк тёплого воздуха не несёт, ему изоляция нужна только на длинном участке по неотапливаемому чердаку.

Отдельный вариант — коньковый выход: Pipe-Cone ставится в конёк, а не на скат. Это решение для случая, когда стояк подходит близко к коньку, и один элемент за 2 438 ₽ (выход канализации — от 2 754 ₽) заменяет пару «основание + труба». По рекомендации производителя Pipe-Cone ставят в середину конька.

Проходки Master Flash: когда дешевле, а когда нельзя

Master Flash — резиновый или силиконовый фланец-«юбка», который натягивается на круглую трубу и прижимается к кровле. Им обходят дымоход круглого сечения, антенну, мачту, стойку.

Прямой фланец рассчитан на пологую кровлю; на уклоне примерно от 20° берут угловой RES, иначе юбка ложится с перекосом и в складке копится вода.

Чего Master Flash не заменяет: это не вентиляционный выход. Через него проходит уже существующая труба. Если трубы нет, а вывести вытяжку надо, нужен комплект Base-VT + Pipe-VT.

Второе ограничение — температура. Силиконовая проходка держит нагрев лучше резиновой, но на неизолированной трубе банной печи проходка — расходник, а не решение навсегда. Для дымохода в кровельном пироге правильнее металлический узел прохода с разделкой.

Комплект на дом 10 × 8 м: что получается по деньгам

Металлочерепица Монтеррей, мансарда, один санузел, один канализационный стояк, круглый дымоход 150 мм.

Цены склада Москва на 22.09.2026, раздел элементы вентиляции. Актуальную цену смотрите в карточке товара.

В эту сумму не входят карнизный и коньковый продухи — то, что закрывает основную часть нормы 1/300. Перфорированный софит, вентиляционная лента под карнизной планкой и вентилируемый уплотнитель конька считаются вместе с доборными элементами; они разобраны в статье «Доборные элементы кровли: список, размеры, расчёт».

Куда ставить: правила расстановки

1. Ближе к коньку. Тёплый воздух идёт вверх, поэтому вытяжной элемент работает в верхней трети ската. Вентиль, поставленный у карниза, не вытягивает почти ничего.
2. Не в ендову и не в зону схода снега. Сходящий пласт срезает элемент вместе с креплением.
3. По одному на скат, если скатов больше четырёх. Общая площадь тут не показатель: ендова делит подкровельное пространство на изолированные отсеки.
4. Приток должен быть открыт. Вытяжка без притока не работает: если карнизный продух забит листвой или запенен, вентиль стоит впустую.
5. Над каждым отсечённым участком свой элемент. Мансардное окно, широкое примыкание к стене, слуховое окно перекрывают зазор поперёк ската — выше них воздух идёт, ниже стоит.

Типичные ошибки

1. Аэраторами пытаются заменить карнизный и коньковый продух. Норму 1/300 они не закрывают — не хватает сечения. Это добавка к непрерывной схеме.
2. Вытяжку санузла выводят в подкровельный зазор. Весь пар из ванной оказывается в утеплителе. Вытяжка дома выводится только через отдельную трубу над кровлей.
3. Основание Base-VT берут не под свой профиль. Плоское основание на металлочерепице течёт по каждой волне.
4. Ставят неизолированную трубу через холодный чердак. Конденсат внутри трубы стекает обратно в санузел.
5. Master Flash подбирают по краю диапазона. Труба 178 мм в проходке №5 (102–178) растягивает резину до предела. Диаметр берут в середину диапазона.
6. Закрывают карнизный продух утеплителем. Вата, задвинутая до карнизной планки, перекрывает приток. Нужен ветрозащитный отбойник, оставляющий зазор.
7. Вентиль ставят у карниза «чтобы не лазить высоко». На тяге это сказывается сразу.

Что ещё понадобится

• Приточный вентиль Krovent — 2 551 ₽. Когда карнизного притока не хватает или свес зашит наглухо.
• Гофрированная труба Connect Pipe-VT 110 — 1 121 ₽. Соединяет воздуховод дома с кровельным выходом, если они не совпали по оси.
• Уплотнитель гидрозатвора Underlay F1 — 789 ₽. Под основание на сложном профиле.
• Вентиляционная решётка для цоколя — 905 ₽. К кровле отношения не имеет, но спрашивают в том же заказе.
• Кровельные саморезы с EPDM-прокладкой в цвет покрытия — для крепления оснований.

Цены склада Москва на 22.09.2026. Весь ассортимент — в разделе элементы вентиляции.

Вопросы и ответы

Сколько аэраторов нужно на крышу? Один вентиль КТВ обслуживает до 60 м² ската, версии NEW — до 45 м², точечный аэратор AERO-VENT — до 20 м² (данные Krovent). На двускатную кровлю 114 м² — два вентиля КТВ. Но сами по себе они норму СП 17.13330 не закрывают: основное сечение дают карниз и конёк.

Зачем нужен аэратор на кровле? Он выпускает пар и конденсат из вентиляционного зазора там, где воздух не доходит до конька: над ендовой, под мансардным окном, на полувальме, на скате, отрезанном примыканием.

Чем кровельный вентиль отличается от вентиляционного выхода? Вентиль КТВ проветривает подкровельное пространство. Выход Pipe-VT выводит наружу воздуховод дома — вытяжку санузла или канализационный стояк. Разные задачи.

Какой мастер флеш выбрать для трубы? По диаметру: №2 — 32–76 мм, №5 — 102–178, №6 — 127–228, №7 — 152–280, №8 — 178–330 мм. На уклоне от 20° — угловой RES№1 (75–200 мм) или RES№2 (203–280 мм).

Нужны ли аэраторы, если конёк уже вентилируемый? На простой двускатной кровле обычно нет. Нужны на вальмовых и многощипцовых крышах, над ендовами и ниже мансардных окон. Krovent рекомендует элемент на каждый скат, если скатов больше четырёх.

Изолированный или неизолированный выход? Изолированный — когда по трубе идёт тёплый влажный воздух через холодный чердак. Неизолированный — для канализационного стояка и коротких участков в тёплом контуре.

Можно ли поставить вентили на готовую кровлю? Да. КТВ, КТВ-Wave, КТВ-Seam, КТВ-General и аэраторы AERO-VENT монтируются на собранное покрытие. Версии NEW ставят в процессе укладки.

Об авторе. Никишаев Андрей Вячеславович, генеральный директор «Центра кровли Ламиера», 20+ лет на кровельном рынке.

Нормативные источники и техдокументация: СП 17.13330.2017 «Кровли», п. 4.4 (вентиляция подкровельного пространства, норма 1/300) · техническая документация Krovent (обслуживаемая площадь элементов, рекомендации по расстановке) · альбом технических решений «Кровельная система», Металл Профиль (карнизные и коньковые узлы).
